Autojen keskusohjausnäyttö FPC

Automotive Central Control Display FPC:t ovat tärkeä joustavien painettujen piirilevyjen alaluokka, jota käytetään erityisesti signaalin siirtoon ja kytkemiseen autojen keskikonsolin näyttöjärjestelmissä. Ne toimivat ytimenä "hermokeskuksena" komponenttien, kuten keskikonsolin näytön, kojetaulun ja HUD:n sekä ajoneuvon yleisten ohjaus- ja tehojärjestelmien välillä. Verrattuna perinteisiin jäykkään painettuun piirilevyyn (PCB:t), autojen keskikonsolin näytön FPC-levyillä on keskeisiä etuja, kuten joustavuus, taitettavuus, ohuus ja kevyt muotoilu. Ne voivat mukautua autojen keskikonsolin alueen monimutkaiseen tilajärjestelyyn, mukautua joustavasti keskikonsolin komponenttien epäsäännöllisiin rakenteisiin, säästää tehokkaasti asennustilaa, yksinkertaistaa keskikonsolijärjestelmän kokoonpanoprosessia ja parantaa tuotannon tehokkuutta.

Honflex Electronics on yksi ensimmäisistä yrityksistä Kiinassa, joka on suunnitellut joustavan elektroniikkateollisuuden, ja se on ollut syvästi mukana FPC-alalla lähes 20 vuoden ajan. Täydellisen T&K-järjestelmän, edistyneiden tuotantolaitteiden ja tiukan laadunvalvonnan ansiosta siitä on tullut keskeinen toimittaja Automotive Central Control Display FPC:n alalla, joka palvelee monia valtavirran kotimaisia ​​ja ulkomaisia ​​autonvalmistajia ja autoelektroniikan Tier1-toimittajia. Yhtiön Automotive Central Control Display FPC:t kattavat eri tyypit, kuten yksipuoliset levyt, kaksipuoliset levyt, monikerroksiset levyt ja jäykät flex-levyt. Se voi räätälöidä eri teknisiä ja suorituskykyisiä tuotteita asiakkaiden tarpeiden mukaan mukautuen täysin polttoaineajoneuvojen ja uusien energiaajoneuvojen (puhdas sähkö, hybridi) keskusohjausnäyttöjärjestelmien tarpeisiin, kattaen lähtötason, keskitason, huippuluokan ja muut täyden skenaarion mallit, toteuttaen "yhden luukun" joustavien piiriratkaisujen tarjonnan.

Ydinrakenneominaisuudet

Honflex Automotive Central Control Display FPC on suunniteltu autoympäristöihin tasapainottaen joustavuutta, kestävyyttä ja signaalin vakautta.

• Huippuluokan PI-alusta:Paksuus 0,025–0,1 mm, erinomainen joustavuus, lämmönkestävyys ja kestävyys. Tukee yli 100 000 taivutusjaksoa vahvalla eristyksellä ja korroosionkestävyydellä.
• Tarkkuuskuparifolio:Paksuus 12μm–70μm, valinnainen valssattu kupari nopeaan signaalinsiirtoon. Hieno viiva/väli jopa 0,03 mm takaa tiheän piiriintegraation.
• Kaksinkertainen suojakerros:PI-peite + juotosmaski parantavat eristystä, kulutuskestävyyttä ja ympäristönsuojelua. Vahvistusrakenne parantaa liittimen kestävyyttä.
• Mukautettu muotoilu:Tukee monimutkaisia ​​taivutus-, taitto- ja epäsäännöllisiä rakenteita, jotka sopivat kompakteihin autojen näyttöasetelmiin.

Tärkeimmät suorituskyvyn edut

• Korkea luotettavuus:Kestää tärinää (10–2000Hz), iskuja (50G) ja pitkäaikaista taipumista. Suunniteltu yli 15 vuoden käyttöikään.
• Vakaa signaalin siirto:Pieni häviö (≤0,5 dB/cm @ 1 GHz), vahva EMC-suorituskyky ja tarkka impedanssin säätö takaavat vakaan näytön ulostulon.
• Erinomainen ympäristösopeutuvuus:Käyttöalue -40 ℃ - 125 ℃, kestää kosteutta, öljyä ja kemikaaleja. Täyttää vaativat autoiluolosuhteet.
• Kevyt ja ohut:Paksuus 0,1–0,3 mm, yli 60 % kevyempi kuin jäykkä piirilevy, tukee kompakteja ja energiatehokkaita malleja.
• Joustava räätälöinti:Tukee erilaisia ​​kokoja, rakenteita ja suorituskykyvaatimuksia. Nopea näytteenotto ja vakaa massatuotanto.

Tämä Honflexin autoteollisuuden keskusohjausnäytön FPC-ratkaisu on ihanteellinen nykyaikaisiin ajoneuvojen näyttöjärjestelmiin, mikä varmistaa luotettavuuden, integroinnin ja pitkän aikavälin suorituskyvyn.

Tärkeimmät tekniset parametrit

Honflex Electronicsin Automotive Central Control Display FPC:iden keskeiset tekniset parametrit noudattavat tiukasti autoteollisuuden standardeja ja tasapainottavat suorituskykyä ja käytännöllisyyttä. Eri eritelmien tuotteiden parametrit voidaan räätälöidä asiakkaan tarpeiden mukaan. Yleiset perusparametrit ovat seuraavat:

Sovellusskenaariot

Erinomaisen suorituskyvyn ja vahvojen räätälöintiominaisuuksien ansiosta Honflex Electronicsin Automotive Central Control Display FPC:itä käytetään laajalti erityyppisten ajoneuvojen keskusohjausnäyttöjärjestelmissä, mukaan lukien polttoaineajoneuvot ja uudet energiaajoneuvot (puhdas sähkö, hybridi) ja mukautuvat lähtötason, keskitason, huippuluokan ja muihin täyden skenaarion malleihin. Erityiset sovellusskenaariot ovat seuraavat. Kaikki sovellusskenaariot ovat saavuttaneet massatoimituksen, ja asiakkaat ovat saaneet ne erittäin arvostettuina:

1. Sisäinen keskusohjausnäyttö

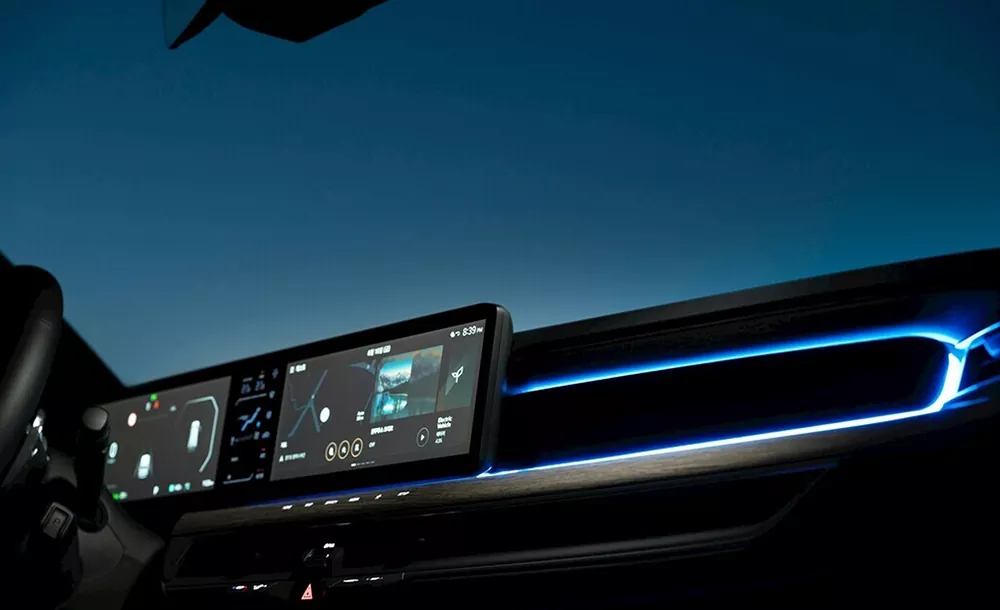

Ajoneuvon keskusohjausnäyttö on auton keskusohjausjärjestelmän ydinkomponentti, joka vastaa navigoinnin, viihteen, ilmastoinnin ohjauksen, ajoneuvon ja koneen välisen vuorovaikutuksen ja muiden tietojen näyttämisestä. Honflex Electronicsin autojen keskusohjausnäyttö FPC on keskeinen liitäntäkomponentti keskusohjausnäytön ja ajoneuvon koneen emolevyn ja virtalähdejärjestelmän välillä. Korkean joustavuuden ja ohuen ominaisuuksien ansiosta tuote voi sovittaa joustavasti keskusohjausnäytön takarakenteeseen, toteuttaa vakaan signaalinsiirron ja varmistaa teräväpiirtonäytön ja keskusohjausnäytön sujuvan vuorovaikutuksen. Sovellettavia keskusohjausnäyttötyyppejä ovat ripustettu keskusohjausnäyttö, upotettu keskusohjausnäyttö, kaksoisnäyttö, kolminkertainen näyttö jne., jotka kattavat eri kokoja, kuten 10,25 tuumaa, 12,3 tuumaa ja 15,6 tuumaa, joita käytetään laajalti autoissa, katumaastureissa, MPV:issä ja muun tyyppisissä ajoneuvoissa. Esimerkiksi kaksinäyttöinen keskusohjaus FPC-tuote, jonka yritys tarjoaa valtavirran uudelle energia-autovalmistajalle, toteuttaa synkronisen signaalin siirron keskusohjausnäytön ja kojetaulun välillä ilman jäätymistä tai viivettä, mikä parantaa käyttäjän vuorovaikutuskokemusta.

2. Autojen kojetaulu

Autojen kojetaulu vastaa tärkeimpien tietojen, kuten ajoneuvon nopeuden, nopeuden, polttoainemäärän ja veden lämpötilan näyttämisestä, ja sillä on erittäin korkeat vaatimukset signaalinsiirron vakaudelle ja luotettavuudelle. Honflex Electronicsin autojen keskusohjausnäyttö FPC soveltuu eri tyyppeihin, kuten perinteisiin mekaanisiin kojetauluihin, nestekidenäyttöihin ja täysnestekidenäyttöihin, jotka voivat toteuttaa vakaan signaalinsiirron kojelaudan ja ajoneuvon ECU:n (elektroninen ohjausyksikkö) välillä varmistaen kojetaulun tietojen reaaliaikaisen ja tarkan näytön. Tuotteella on erinomainen tärinän- ja sähkömagneettisten häiriöiden estokyky, joka kestää moottorin tärinää ja sisäisten elektronisten laitteiden sähkömagneettisia häiriöitä välttäen ongelmia, kuten näyttövirheet ja kojelaudan signaalin katkeaminen. Samanaikaisesti tuotteen kevyt ja ohut muotoilu voi säästää kojelaudan sisäistä tilaa, mikä auttaa kojetaulua päivittämään kohti miniatyrisointia ja integrointia. Tällä hetkellä yhtiön kojelaudan FPC-tuotteita on käytetty massakäyttöisesti useiden autonvalmistajien valtavirtamalleihin, ja niiden luotettavuus on markkinoilla todennettu.

3. HUD Head-Up -näyttöjärjestelmä

HUD head-up -näyttöjärjestelmä voi projisoida ajoneuvon ajotiedot, navigointitiedot jne. etutuulilasiin, mikä on kuljettajien kätevää nähdä ja parantaa ajoturvallisuutta. Se on huippuluokan autojen ja uusien energiaajoneuvojen yleinen kokoonpano. HUD-järjestelmän ydinliitäntäkomponenttina Honflex Electronicsin Automotive Central Control Display FPC vastaa signaalinsiirrosta HUD-näytön ja ajoneuvon konejärjestelmän ja ECU:n välillä, mikä edellyttää suurta signaalin vakautta, suurta ympäristöön sopeutumiskykyä ja korkeaa luotettavuutta. Tuote voi toteuttaa vakaan nopean tiedonsiirron, varmistaa selkeän ja reaaliaikaisen HUD-tietojen projisoinnin ja välttää ongelmia, kuten epäselvän heijastuksen, jäätymisen ja keskeytyksen; samalla tuote voi mukautua HUD-järjestelmän asennusympäristöön (lähellä moottoritilaa, korkea lämpötila ja voimakas tärinä), sillä on erinomainen lämmönkestävyys ja tärinänvaimennuskyky, ja sen käyttöikä on synkronoitu HUD-järjestelmän kanssa. Yhtiön huippuluokan autovalmistajalle tarjoama HUD-spesifinen FPC-tuote on läpäissyt tiukat ympäristötestit, se voi toimia vakaasti pitkään korkeissa lämpötiloissa ja tärinäympäristöissä, ja se on saanut asiakkaiden arvostuksen.

4. On-board Entertainment System

Ajoneuvon viihdejärjestelmä (kuten audio, takaviihdenäyttö, sisäinen DVD jne.) on tärkeä osa autoajokokemuksen parantamista, ja sen signaalin lähetyksen laatu vaikuttaa suoraan viihdekokemukseen. Honflex Electronicsin Automotive Central Control Display FPC:tä voidaan käyttää sisäisten viihdejärjestelmien signaaliliitäntöihin, ääni- ja videosignaalien vakaaseen siirtoon ja ongelmien, kuten äänen jäätymisen ja kuvaruudun kukkimisen, välttämiseen. Tuotteella on erinomainen sähkömagneettinen yhteensopivuus, joka kestää tehokkaasti sähkömagneettisia häiriöitä ajoneuvoympäristössä, varmistaa ääni- ja videosignaalien puhtauden ja parantaa viihdekokemusta. Samanaikaisesti tuotteen räätälöintikyky voi mukautua erityyppisiin sisäisiin viihdejärjestelmiin tarjoten joustavia liitäntäratkaisuja komponenteille, kuten takaviihdenäytöille ja sisäiselle äänelle. Esimerkiksi yrityksen tietyn autonvalmistajan takaviihdenäytölle tarjoama FPC-tuote toteuttaa signaalin synkronoinnin viihdenäytön ja keskusohjausjärjestelmän välillä, tukee teräväpiirtovideon toistoa ja äänen siirtoa sekä parantaa takamatkustajien ajokokemusta.

5. Uusi energia-ajoneuvon keskusohjauksen apujärjestelmä

Uusissa energiaajoneuvoissa (puhdas sähkö, hybridi) keskusohjausnäyttöjärjestelmän on myös yhdistettävä ydinkomponentit, kuten akunhallintajärjestelmä (BMS) ja moottorinohjausjärjestelmä, jotka näyttävät tietoja, kuten akun tehon, matkamatkan ja lataustilan, mikä asettaa korkeammat vaatimukset FPC-tuotteiden suorituskyvylle. Uusien energiaajoneuvojen tarpeisiin tähtäävä Honflex Electronics on optimoinut tuotteen korkean jännitteen vastuksen ja sähkömagneettisten häiriöiden vastaisen suorituskyvyn, mikä voi toteuttaa vakaan signaalinsiirron keskusohjausjärjestelmän ja BMS:n, moottorin ohjausjärjestelmän välillä, varmistaen uusien energiaajoneuvojen keskusohjausnäytön tietojen tarkkuuden ja reaaliaikaisuuden. Tuotteella on erinomainen korkeiden lämpötilojen kestävyys, joka voi mukautua korkean lämpötilan ympäristöön uusien energiaajoneuvojen akkutilan lähellä, ja kevyt rakenne voi auttaa uusia energiaajoneuvoja parantamaan matka-aluettaan. Tällä hetkellä yhtiön uusien energiaajoneuvojen keskusohjausnäyttöihin tarkoitettuja FPC-tuotteita on käytetty massakäyttöisesti monissa uusien energia-autojen valtavirran tuottajissa, jotka mukautuvat puhtaasti sähköautoihin, maastoautoihin, hybridimalleihin jne., mikä tukee uusien energiaajoneuvojen älykästä kehitystä.

Honflex Electronicsin edut

Kiinan joustavan elektroniikkateollisuuden johtavana yrityksenä Honflex Electronics on ollut syvästi mukana FPC-alalla lähes 20 vuoden ajan, ja sillä on täydellinen T&K-, tuotanto-, laadunvalvonta- ja huoltopalvelujärjestelmä, joka tarjoaa vahvan tuen t&k:lle, autoteollisuuden keskusohjausnäyttöjen FPC:n tuotantoon ja toimitukseen, ja on luotettava kumppani asiakkaille:

1. Vahva T&K-vahvuus

Yrityksellä on ammattitaitoinen T&K-tiimi, ja ydint&k-henkilöstöllä kaikilla on yli 10 vuoden T&K-kokemus FPC-teollisuudesta, joka kattaa materiaalitutkimuksen, rakennesuunnittelun, prosessien optimoinnin, luotettavuustestauksen ja muut alat. Yhtiö on perustanut joustavan elektroniikan T&K-keskuksen, joka on varustettu edistyneillä T&K-laitteilla ja simulointityökaluilla, joka pystyy nopeasti suorittamaan tuotekehityksen, prosessien optimoinnin ja suorituskyvyn testauksen. Samalla yritys kiinnittää huomiota teollisuuden, yliopiston ja tutkimuksen yhteistyöhön, on solminut pitkäaikaisia ​​yhteistyösuhteita useiden kotimaisten yliopistojen ja tutkimuslaitosten kanssa sekä toteuttaa yhdessä joustavan elektroniikan ydinteknologioiden tutkimusta ja kehitystä tuotteiden ydinkilpailukyvyn parantamiseksi. Yrityksellä on tähän mennessä satoja joustaviin piireihin liittyviä keksintöpatentteja ja hyödyllisyysmallipatentteja, ja sen ydinteknologiat autoteollisuuden FPC-alalla ovat alan johtavaa tasoa, joka pystyy nopeasti vastaamaan autoteollisuuden teknologisiin päivitystarpeisiin ja tarjoamaan asiakkaille tulevaisuuteen suuntautuvia tuoteratkaisuja.

2. Kehittyneet tuotantolaitteet

Yrityksellä on nykyaikainen tuotantokanta, joka on varustettu ulkomailta tuoduilla edistyneillä tuotantolaitteilla, jotka kattavat koko tuotantoprosessin substraattileikkauksen, kuparifoliolaminoinnin, etsauksen, laminoinnin, porauksen, hitsauksen, testauksen jne., tuotteiden automaattisen ja täsmällisen tuotannon toteuttamiseksi. Niistä etsauslaitteet, laminointilaitteet, testauslaitteet jne. ovat saavuttaneet kansainvälisen edistyneen tason, mikä voi varmistaa tuotteiden tuotannon tarkkuuden ja johdonmukaisuuden; Automaattisten tuotantolinjojen käyttö ei ainoastaan ​​paranna tuotannon tehokkuutta, vaan myös vähentää inhimillisiä virheitä ja parantaa tuotteiden pätevyysastetta. Yhtiön tuotantokanta on läpäissyt ISO/TS 16949 autoteollisuuden laatujärjestelmän sertifioinnin ja ISO 14001 ympäristöjärjestelmän sertifioinnin, mikä toteuttaa tuotantoprosessin standardoidun ja standardoidun hallinnan, joka pystyy täyttämään autoteollisuuden tiukat vaatimukset tuotteiden laadusta ja tuotannon vakaudesta. Samaan aikaan yrityksellä on laaja massatuotantokapasiteetti, jonka vuotuinen tuotanto on kymmeniä miljoonia neliömetriä ja joka pystyy vastaamaan asiakkaiden massatarjontatarpeisiin.

3. Tiukka laadunvalvonta

Yhtiö on perustanut täydellisen laadunvalvontajärjestelmän, joka noudattaa tiukasti autoteollisuuden ISO/TS 16949 -laatujärjestelmästandardia ja toteuttaa koko prosessin laadunvalvonnan raaka-aineiden hankinnasta tuotantoprosessin valvonnasta tuotteiden tehdastestaukseen. Raaka-aineiden hankintalinkissä yritys seuloa tiukasti ydinraaka-aineiden, kuten substraattien, kuparifolion ja musteen, toimittajat ja perustaa toimittajien arviointijärjestelmän varmistaakseen, että raaka-aineiden laatu vastaa vaatimuksia; tuotantoprosessissa useita laatuja
