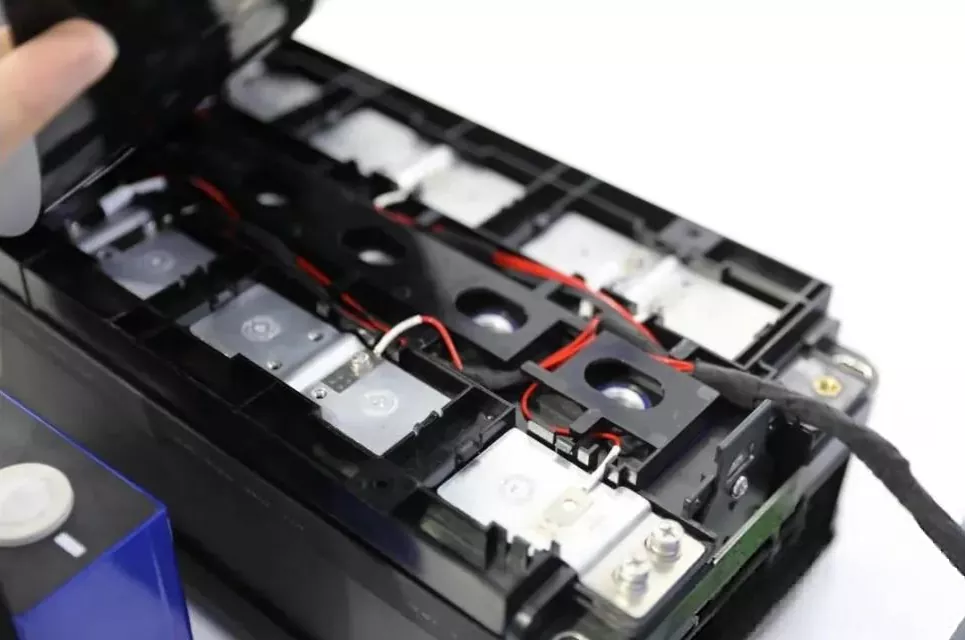

Virta-akun kaapeli-CCS

Honflex Electronics tarjoaa Power Battery Pack Cable-CCS:n, joka on akun liitäntä- ja hallintakomponentti, joka yhdistää perinteiset kaapelit (johdot, liittimet, liittimet) kiskoilla, muoviset rakenneosat, lämpötila-anturit ja muut elementit yhdeksi yksiköksi. Toisin kuin FPC:hen (flexible printed circuit) perustuva CCS, tuemme räätälöintiä. Modulaarisen ja integroidun suunnittelun avulla olemme systemaattisesti päivittäneet aiemmin hajallaan olevia ja epävakaita anturivaljaita. Se on keskeinen perusmoduuli akun turvallisuuden valvontaan, tilan arviointiin ja suorituskyvyn optimointiin.

Koska sydämen hitsaus ja liittäminen moduulin sisällä on saatu valmiiksi ennen lopullista kokoonpanoa integroimalla kymmeniä tai jopa satoja hajallaan olevia kokoonpanopisteitä useisiin modulaarisiin komponentteihin, tuotantoprosessia on yksinkertaistettu ja paikan päällä tehdystä hitsauksesta tai huonosta kokoonpanosta johtuvaa uudelleentyöstönopeutta on vähennetty.

Power Battery Pack Cable-CCS:n integroitu rakenneratkaisu ratkaisee tehokkaasti perinteisen johdotuksen ja muiden putkistojen häiriöiden ja kulumisen aiheuttamat ongelmat. Kiinnittämällä johdot siististi muovikannattimiin se parantaa tilankäyttöä ja helpottaa myös myöhempiä huoltotöitä. Lisäksi kypsän autoteollisuuden johdotusprosessin perusteella toimitusketju on kypsä ja raaka-ainekustannukset ovat läpinäkyviä, mikä tarjoaa ihanteellisen valinnan valmistajille, jotka etsivät vakaata päivityspolkua, mutta eivät halua siirtyä uuteen FPC-prosessiin.

Modulaariset muoviset rakenneosat tarjoavat yhtenäisen eristyssuojauksen ja mekaanisen kiinnityksen kaapeleille ja liitäntäpisteille parantaen järjestelmän tärinän- ja iskunkestävyyttä. Käyttöturvallisuuden varmistaminen

Rakenne ja ominaisuudet:

Modulaarinen integroitu rakenne integroi hajallaan olevat itsenäiset jännitteen näytteenottolinjat ja lämpötila-anturilinjat liittimien ja liittimien kautta järjestetyksi johtosarjakokoonpanoksi, mikä muuttaa perinteistä kokoonpanomenetelmää "ensin vedetään hajallaan olevat johdot, sitten kytketään liittimet" ja luodaan standardoituja toiminnallisia yksiköitä.

2. Virtakiskon ja akun napojen välinen liitäntä saadaan yleensä aikaan laserhitsauksella. Tämä liitos toteutetaan puristamalla, hitsaamalla tai integroimalla liittimeen, mikä varmistaa rakenteen yleisen vakauden ja välttää yksittäisen johtimen löystymisen.

3. Mukautuva automaation päivitys. Perinteinen irtonainen johdotus perustuu manuaaliseen kokoonpanoon, kun taas moduuliin on integroitu Power Battery Pack Cable-CCS. Sen säännöllinen muoto ja selkeät liitännät mahdollistavat sen mukautuvuuden korkeampaan automatisoituun kokoonpanoprosessiin.

4. Asiakkaan suunnitteluvaatimusten mukaan se voidaan yhdistää muihin FPC:hin tai PCBA:hin (Printted Circuit Board Assembly) hybridiintegraatioratkaisuksi. On olemassa "johtosarja + eristyslevy" tai "FPC + tyhjiömuovaus/johtosarja" -järjestelmiä, jotka täyttävät erilaiset kustannus-, suorituskyky- ja tilavaatimukset.

Parametrit

Sovellus

Hankkeissa, jotka ovat herkkiä kustannuksille ja prosessisiirtymille, erityisesti kypsillä johdotusjärjestelmillä varustettujen akkujen osalta, tehokkuutta ja luotettavuutta voidaan parantaa tekemällä mahdollisimman vähän muutoksia. Keskikokoisille ja suurille akkumoduuleille ja energian varastointijärjestelmille sekä hyötyajoneuvoille ja energian varastointiin Power Battery Pack Cable-CCS voi toimia osana "johdotus + FPC" tai "johdotus + PCBA" -tyyppistä komposiitti-CCS-ratkaisua hyödyntäen ainutlaatuisia etujaan suurvirransiirrossa tai tietyissä liitäntätyypeissä.

Sitoutumisemme

Olemme hyvin tietoisia sähköakkuteollisuuden kohtaamista haasteista tehokkuuden, luotettavuuden ja kustannusten välillä. Perustuen kypsään autojen sähköliitäntätekniikkaan, se on ratkaisevan tärkeää. Tarjoamamme arvo ei ole vain laadukkaiden moduulien, jotka täyttävät konsernin standardit, kuten "New Energy Battery Connection System (CCS) -komponentin tekniset vaatimukset", tarjoamisessa, vaan myös kattavassa palvelukyvyssä, joka kattaa rakennesuunnittelun, johdotusprosessin, automatisoidun kokoonpanointegraation ja kattavan testauksen todentamisen. Meistä tulee luotettava kumppani akkupakkausten suunnittelun ja valmistuksen päivityspolulla. Jos haluat syventää kaapeli-CCS:n teknisiä yksityiskohtia tai verrata sitä muihin teknisiin polkuihin, voit keskustella yhteistyöasioista milloin tahansa. Voit ottaa yhteyttä varapresidentti Til Dingiin (puh: +86 18750290300, Sähköposti:rding@hon-flex.com) tai yritysjohtaja Rick Wang (puh:+86-15959382432, Sähköposti:yhwang@hon-flex.com) tai vieraile verkkosivustollasaadaksesi lisätietoja.
