FPC Flash Plating -prosessin kattava analyysi

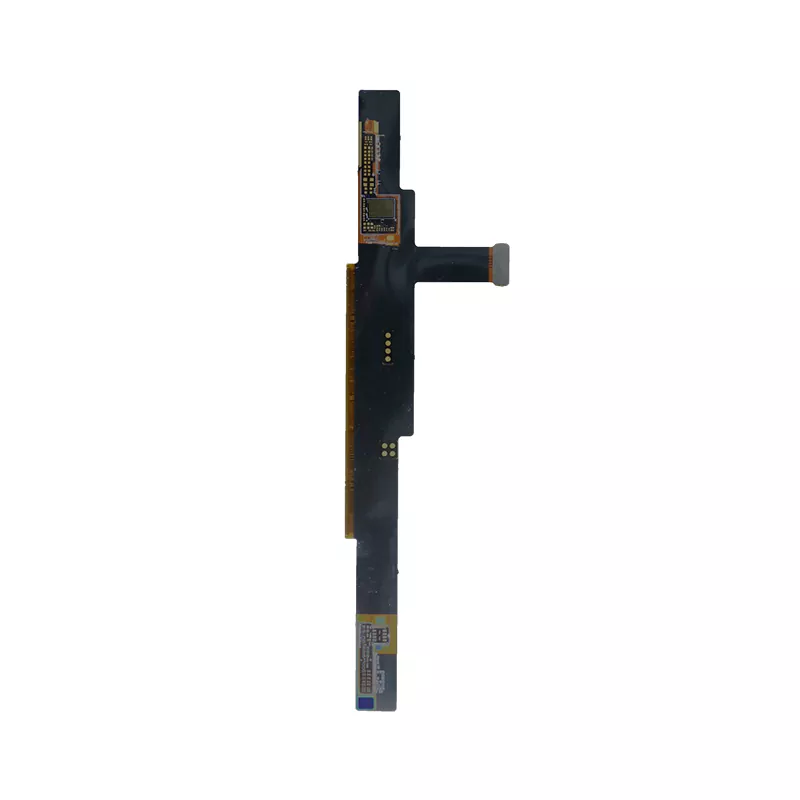

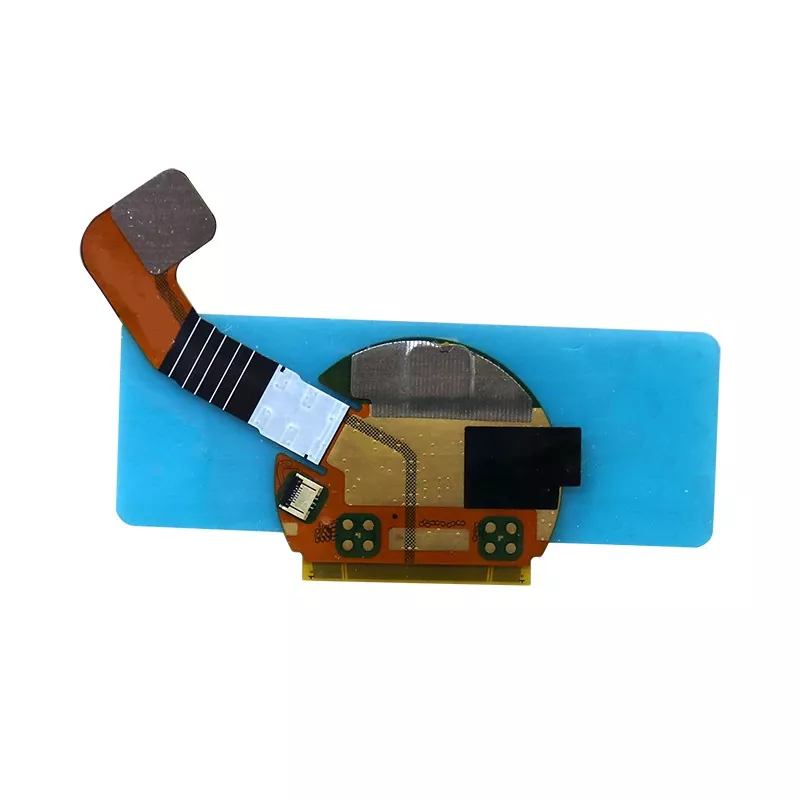

Joustavat painetut piirilevyt (FPC) ovat välttämätön komponentti nykyaikaisissa elektronisissa laitteissa. Niitä on kaikkialla taitettavista älypuhelinten näytöistä lääketieteellisten laitteiden tarkkuusantureihin. Flash-pinnoitus on ydinvalmistusprosessi, joka mahdollistaa korkean suorituskyvyn ja korkean luotettavuuden FPC:issä.

Prosessin yleiskatsaus: Täydellinen matka porauksesta kuparipinnoitukseen

FPC-valmistuksen flash-pinnoitusprosessi on sarja tarkkoja toimintoja. Koko prosessi alkaa porauksella, jolloin joustavalle alustalle luodaan väyliä piiriliitoksille. Seuraavaksi tulee kuparipinnoitusprosessi, jossa ohut kuparikerros kerrostetaan kemiallisesti reiän seinille, mikä muodostaa johtavan perustan myöhempää galvanointia varten.

Flash-pinnoitusprosessin ydin on sanassa "flash", joka vaatii kriittisen pinnoituskerroksen valmistumisen vain 3 minuutissa. Tämä ohut ja yhtenäinen kuparikerros on perusta myöhempään käsittelyyn. Tämän jälkeen alkaa kuivakalvon laminointivaihe, jossa levyn pinta peitetään valoherkällä kalvolla valmistautumaan piirikuvion muodostumiseen.

Valotus- ja kehitysvaiheet määrittävät piirin tarkan muodon. Valo- ja kemiallisella käsittelyllä ei-toivottu kuivakalvo poistetaan ja paljastaa toissijaista kuparipinnoitusta vaativat alueet. Lopullinen toisiokuparipinnoite paksuntaa piirin vaadittuun toiminnalliseen paksuuteen, mikä varmistaa vakaan ja luotettavan virransiirron.

Jokainen askel on kuin huolellisesti koreografoitu tanssi; pienikin poikkeama voi johtaa toimintahäiriöihin koko piirilevyssä. Tämä tarkkuusvaatimus johtuu siitä, että FPC-valmistus tunnetaan "elektroniikkateollisuuden tarkkuustaiteena".

Keskeinen tekniikka: Taipuvien alueiden erikoiskäsittely

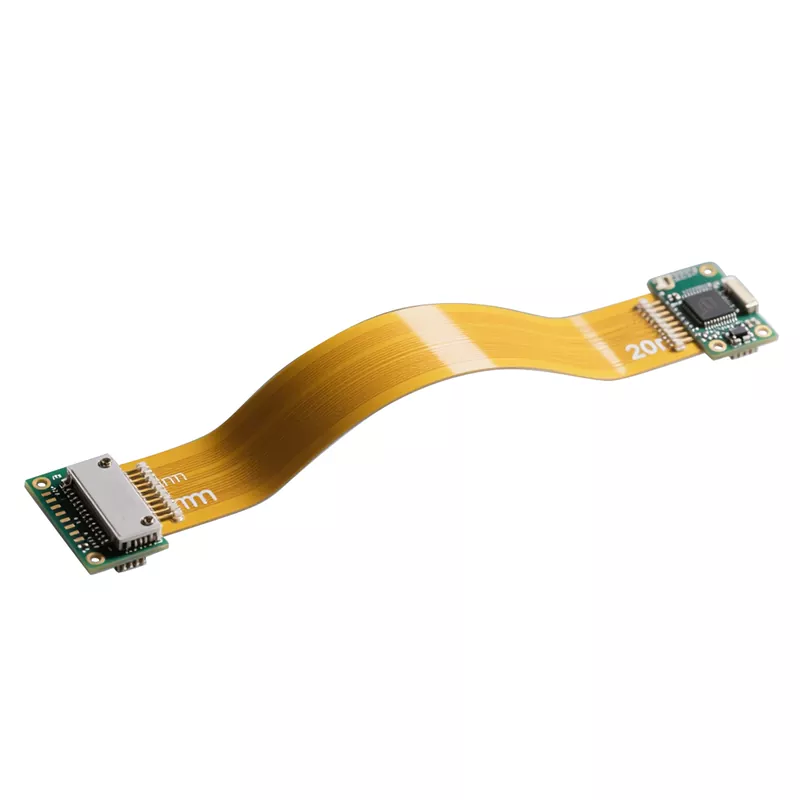

FPC-valmistuksessa taivutusalueiden käsittely on yksi haastavimmista näkökohdista. Piirilevyn luotettavuuden varmistamiseksi toistuvan taivutuksen aikana kuparipinnoitus ei ole sallittu taivutusalueilla. Tämä on yksi perustavanlaatuisista eroista FPC:n ja jäykän piirilevyn valmistuksen välillä.

Taivutusalue on FPC:n "nivel". Jos tämäkin alue olisi kuparoitu, kuparikalvon paksuus heikentäisi materiaalin joustavuutta. Ajan mittaan toistuva taivutus aiheuttaa kuparikerroksen väsymishalkeilua, mikä vaikuttaa vakavasti tuotteen käyttöikään.

Varsinaisessa tuotannossa pinnoittamattomat taivutusalueet ovat hieman suurempia kuin puhtaat liima-aukot. Tämä estää kuparipinnoitusliuoksen tunkeutumisen taivutusalueille. Tämä "varatun tilan" muotoilu varmistaa, että piirin toiminnallisuus ei vaikuta samalla kun maksimoi taivutusalueen joustavuuden suoja.

Nivelten hoito on yhtä tärkeää. Valmistusspesifikaatioissa edellytetään nimenomaisesti, että liitokset eivät sijaitse delaminaatioalueilla ja että niissä on käytettävä aaltoilevaa mallia. Tämä muotoilu hajottaa tehokkaasti jännitystä ja estää jännityksen keskittymisen aiheuttaman nivelen rikkoutumisen.

Kuvittele älypuhelimen taitettava näyttö, joka altistuu kymmenille, jopa sadoille taivutuksille päivittäin. Näiden prosessien yksityiskohtien täydellinen toteutus varmistaa, että laite ei vikoja FPC-häiriöiden vuoksi pitkäaikaisen käytön aikana.

Tarkka ohjaus: Kaksi aika- ja aluevaatimusta Salamapinnoitusprosessin nimessä oleva sana "flash" kuvastaa tämän vaiheen nopeusvaatimusta. Alan standardit edellyttävät selvästi, että flash-pinnoitus on suoritettava 3 minuutissa. Tämä ei ole mielivaltainen aikaasetus, vaan optimaalinen ratkaisu, joka on johdettu laajasta kokeilusta ja todellisesta tuotantokokemuksesta.

Liian lyhyt aika johtaa riittämättömään kuparin kerrostukseen, mikä ei tarjoa riittävää johtavaa pohjaa myöhemmille prosesseille; liian pitkä aika voi johtaa epätasaisiin kuparikerroksiin, mikä johtaa karkeisiin rakeisiin ja riittämättömään tarttumiseen. 3 minuutin aikaikkuna saavuttaa täydellisen tasapainon tehokkuuden ja laadun välillä.

Toissijaisessa kuparipinnoitusvaiheessa on erilainen painopiste. Tässä kuparipinnoitusalue on määriteltävä tarkasti. Tämä yksinkertaiselta näyttävä vaatimus liittyy itse asiassa useisiin näkökohtiin, kuten tuotteiden laadunvalvontaan, kustannusten hallintaan ja jäljitettävyyteen.

Kuparipinnoitusalue vaikuttaa suoraan lopputuotteen resistanssiin ja virrankantokykyyn. Alueen tarkka hallinta tarkoittaa piirien suorituskyvyn tarkkaa hallintaa, mikä on yksi tärkeimmistä eroista huippuluokan FPC-laitteiden ja tavallisten tuotteiden välillä.

Kustannusnäkökulmasta kupari on yksi tärkeimmistä materiaalikustannuksista FPC-valmistuksessa. Kuparipinnoitusalueen tarkalla ohjauksella voidaan välttää tarpeeton materiaalihukkaa, mikä voi tuoda merkittäviä kustannussäästöjä massatuotannossa. Vielä tärkeämpää on, että aluetiedot tarjoavat perustan laadun seurannalle; Kun tuoteongelma ilmenee, se voidaan nopeasti jäljittää tiettyihin prosessiparametreihin.

Laadunvarmistus: Monikerroksinen valvonta varmistaa, ettei virheitä ole

FPC-laitteiden luotettavuus alkaa jokaisesta prosessisuunnittelun yksityiskohdasta. Taivutusalueiden ja liitosten erikoiskäsittelyn lisäksi koko prosessin aikana toteutetaan monikerroksisia laadunvalvontatoimenpiteitä.

Kuivakalvon laminointivaiheessa flash-pinnoituksen jälkeen kalvon paksuuden tasaisuus vaikuttaa suoraan valotukseen ja kehitysvaikutuksiin. Nykyaikaiset tuotantolinjat on yleensä varustettu online-valvontajärjestelmillä, jotka mittaavat kalvon paksuutta reaaliajassa ja säätävät automaattisesti prosessiparametreja yhdenmukaisuuden varmistamiseksi.

Valotusasteen tarkkuus määrää piirikuvion selkeyden. Kehittyneissä valotuskoneissa käytetään suoraa laserkuvaustekniikkaa, mikä mahdollistaa alle 10 mikrometrin viivaleveyksien ja -välien tuotannon, jotka täyttävät nykypäivän suuritiheyksisten FPC-laitteiden suunnitteluvaatimukset.

Toissijaisen kuparipinnoitusvaiheen laadunvalvonta on erityisen tärkeää. Aluevalvonnan lisäksi kuparikerroksen paksuus, tasaisuus ja kiderakenne edellyttävät tiukkaa seurantaa. Nykyaikaiset galvanointilinjat on tyypillisesti varustettu röntgenpaksuusmittareilla ja sähkökemiallisilla analysaattoreilla pinnoituksen laadun tarkkailemiseksi reaaliajassa.

Nämä monikerroksiset laadunvalvontatoimenpiteet varmistavat, että lopputuote täyttää eri alojen tiukat vaatimukset kulutuselektroniikasta autoelektroniikkaan ja lääketieteellisiin laitteisiin. Autosovelluksissa FPC:t saattavat joutua kestämään lämpötilan vaihteluita -40 °C:sta 125 °C:seen; lääkinnällisissä laitteissa on taattava pitkäaikainen stabiilius ja biologinen yhteensopivuus.

Flash-pinnoitusprosessi on kuin taito "piirtää" piirejä joustavalle alustalle; jokainen askel ilmentää insinöörien pyrkimystä tasapainoon tarkkuuden ja joustavuuden välillä. Puettavien laitteiden, joustavien näyttöjen ja mikrolääketieteellisten laitteiden nousun myötä FPC-valmistusprosessit kehittyvät edelleen kohti suurempaa tarkkuutta, joustavuutta ja luotettavuutta, ja niistä tulee näkymätön linkki, joka yhdistää tulevaisuuden elektroniikkamaailman.
