CCS-kaapeli energiaa varastoiville akkupakkauksille

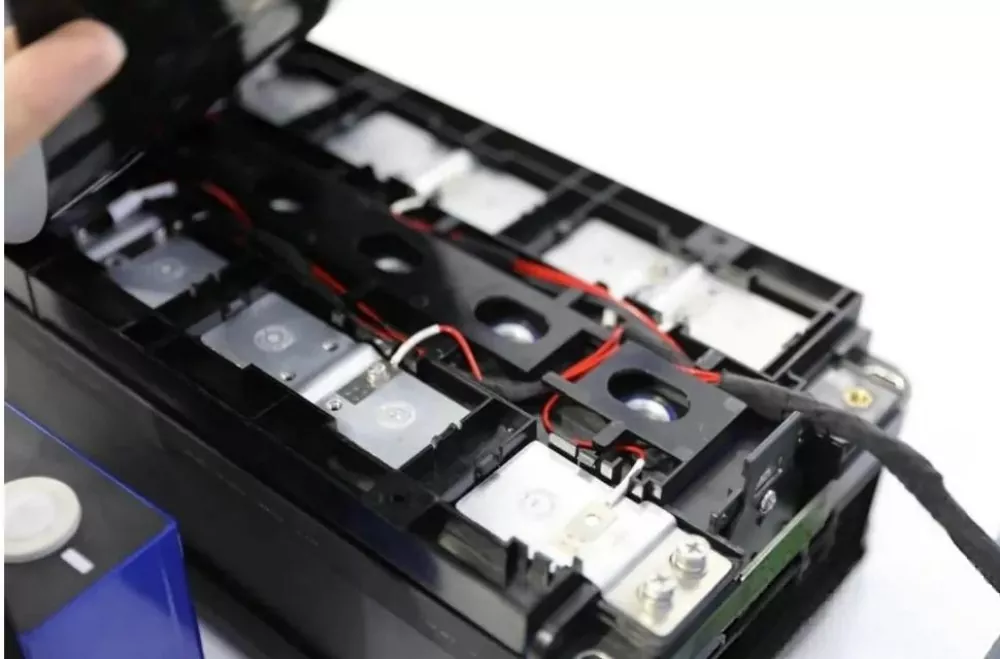

Cable CCS energiaa varastoiville akuille on akun liitäntä- ja hallintakomponentti, joka yhdistää perinteiset johtosarjat (johdot, liittimet, liittimet) kiskoineen, muoviset rakenneosat, lämpötila-anturit ja muut elementit yhdeksi yksiköksi. Toisin kuin Flexible Printed Circuit (FPC) -pohjainen CCS, se säilyttää klassisen johtosarjan rakenteen ja päivittää järjestelmällisesti aiemmin hajallaan olevia ja hajaantuneita anturisarjoja modulaarisen ja integroidun suunnittelun avulla. Battery Management Systemin (BMS) "strukturoituna hermoverkkona" se on vastuussa jännite- ja lämpötilasignaalien luotettavasta keräämisestä jokaisesta yksittäisestä solusta. Se toimii kriittisenä perusmoduulina akun turvallisuuden valvonnassa, tilan arvioinnissa ja suorituskyvyn optimoinnissa kiinteissä energian varastointijärjestelmissä.

Ydinrakenne ja ominaisuudet

1. Modulaarinen integroitu suunnittelu:

Hajallaan olevat riippumattomat jännitteen näytteenottokaapelit ja lämpötila-anturin johdot on integroitu säännöllisiin johtosarjaan liittimien ja liittimien kautta. Nämä on esiasennettu kupari-/alumiinikiskoilla (joissa on kennosarja/rinnakkaisliitännät) ja eristävät muovikannattimet (eristyslevyt) täydellisen moduulin muodostamiseksi. Tämä rakenne muuttaa perusteellisesti perinteisen kokoonpanotilan, jossa "ensin vedetään hajallaan olevat johdot, sitten liitetään liittimet", luoden standardoituja toiminnallisia yksiköitä, jotka on räätälöity suuria energianvarastointiasennuksia varten.

2. Vakaa ja luotettava yhteysarkkitehtuuri:

Kiskojen ja kennoliittimien välisissä liitännöissä käytetään tyypillisesti erittäin luotettavia prosesseja, kuten laserhitsausta.

Sähkökytkennät johtosarjan ja virtakiskoissa olevien mittauskohtien välillä saadaan aikaan puristamalla, hitsaamalla tai integroimalla liittimiin, mikä varmistaa tukevan rakenteen ja välttää yksittäisten johtojen löystymisen.

3. Automaatioon soveltuvuus:

Vaikka perinteiset hajallaan olevat kaapelit perustuvat manuaaliseen kokoonpanoon, kun ne on integroitu CCS-moduuliin, sen säännöllinen muoto ja määritellyt liitännät mahdollistavat sopeutumisen korkeampiin automatisoituihin kokoonpanoprosesseihin, kuten robottipaikannukseen ja -asennukseen, mikä on ratkaisevan tärkeää suuren volyymin energian varastointituotannossa.

4. Teknisten reittien joustavuus:

Kaapeli-CCS on tärkeä osa CCS-teknologian kehittämisessä. Suunnitteluvaatimusten perusteella se voidaan yhdistää myös muihin teknisiin polkuihin, kuten FPC tai PCBA (printed Circuit Board Assembly) hybridiintegroitujen ratkaisujen muodostamiseksi, kuten "Cable + Isolating Plate" tai "FPC + Vacuum Forming / Cable", jotka täyttävät erilaiset kustannus-, suorituskyky- ja tilavaatimukset eri energian varastointisovelluksiin.

Edut

1. Korkea tuotanto- ja kokoonpanotehokkuus: Kymmenien tai satojen hajallaan olevien kokoonpanopisteiden integrointi muutaman modulaarisen komponentin asennukseen yksinkertaistaa merkittävästi suurten energiaa varastoivien akkujen tuotantoprosessia.

2. Liitäntöjen luotettavuus ja tasainen laatu: Sydänhitsaus ja moduulin liitännät valmistuvat ennen lopullista kokoonpanoa, mikä vähentää monimutkaisia ​​toimintoja akun sisällä ja alentaa paketin kokonaisremonttinopeutta, joka johtuu huonosta hitsauksesta tai kokoonpanosta. Standardoitu tuotanto varmistaa tuotteiden johdonmukaisuuden suurissa määrissä.

3. Järjestetty rakenne ja tilan optimointi: Integroitu suunnittelu ratkaisee ongelmia, kuten perinteisten valjaiden sotkuisen reitityksen ja mahdollisen häiriön/kulumisen muiden komponenttien kanssa. Kaapelit on kiinnitetty siististi muovikiinnikkeisiin, mikä selkeyttää sijoittelua ja parantaa sisäistä pakkaustilan käyttöä ja huoltomukavuutta – kriittistä suurille energian varastointijärjestelmille, jotka vaativat säännöllistä huoltoa.

4. Kustannukset ja toimitusketjun kypsyys: Vakiintuneiden autoteollisuuden ja teollisuuden johdinsarjaprosessien perusteella toimitusketju on kypsä ja raaka-ainekustannukset suhteellisen läpinäkyviä. Energian varastointiprojekteissa, joissa etusijalle asetetaan pankkikelpoisuus ja todistettu teknologia, tämä on vankka ja vähäriskinen valinta uudempiin FPC-pohjaisiin lähestymistapoihin verrattuna.

5. Parannettu suojaus ja turvallisuus: Modulaariset muoviset rakenneosat tarjoavat yhtenäisen eristyssuojan ja mekaanisen kiinnityksen kaapeleille ja liitäntäpisteille, parantaen tärinän- ja iskunkestävyyttä ja helpottavat tiukkojen turvallisuusvaatimusten, kuten palonesto (UL94 V-0) ja suurjänniteeristyksen, noudattamista.

Sovellukset

Tämä tuote edustaa todistettua, luotettavaa päivityspolkua perinteisistä hajallaan olevista kaapeloinneista integroituihin ratkaisuihin energiaa varastoiviin akkuihin, joita käytetään pääasiassa:

1. Hyödyllisen mittakaavan energian varastointijärjestelmät: Suurille akkuasennuksille, jotka vaativat vankat, huollettavat liitännät ja todistettu pitkän aikavälin luotettavuus.

2. Kaupallinen ja teollinen (C&I) energian varastointi: Kun kustannustehokkuus ja huollon helppous ovat etusijalla luotettavan suorituskyvyn rinnalla.

3. Asuntojen energiavarastokaapit: Sovellukset, jotka hyötyvät yksinkertaistetusta asennuksesta ja kentällä huollettavista liitännöistä.

Tehtävämme

Ymmärrämme syvästi energian varastointialan tehokkuuden, luotettavuuden ja kustannusten tasapainottamisen haasteet. Kaapeli-CCS-ratkaisumme, joka on rakennettu kypsään teolliseen johtosarjateknologiaan ja jota on parannettu modulaarisella integraatiolla, tarjoaa vankan ja todistetun tuotepolun energian varastointisovelluksiin. Emme ainoastaan ​​toimita korkealaatuisia asiaankuuluvien alan standardien mukaisia ​​moduuleja, vaan meillä on myös perusteelliset palveluominaisuudet, jotka kattavat rakennesuunnittelun, johtosarjan suunnittelun, automatisoidun kokoonpanointegraation sekä kattavan testauksen ja validoinnin. Olemme sitoutuneet auttamaan asiakkaita muuttamaan monimutkaiset, työvaltaiset kaapelin kokoonpanoprosessit virtaviivaisiksi, luotettaviksi modulaarisiksi asennuksiksi, mikä lisää merkittävästi tuotannon tehokkuutta ja pitkän aikavälin järjestelmän luotettavuutta. Meillä on syvä kokemuksemme sekä autoteollisuuden että kiinteiden energian varastointisovelluksista, joten olemme luotettava kumppanisi akkujen suunnittelussa ja valmistuksessa, olipa kyseessä sitten pilottiprojekti tai gigawattimittakaavainen käyttöönotto.

Faq

1. Mitkä ovat Chengshi Cable CCS -ratkaisujen edut?

Chengshi Cable CCS tarjoaa joustavan modulaarisen suunnittelun, korkean johtavuuden, luotettavan eristyksen ja kustannustehokkaan valmistuksen, mikä varmistaa vakaan suorituskyvyn ja helpon asennuksen ESS-sovelluksiin.

2. Voitko tarjota räätälöityjä kaapeli-CCS-ratkaisuja?

Kyllä, kiinalaisena valmistajana ja toimittajana Chengshi tarjoaa täysin räätälöityjä kaapeli-CCS-malleja jännitteen, virran, asettelun ja projektin vaatimusten perusteella.

3. Mitä materiaaleja kaapeli-CCS-järjestelmissäsi käytetään?

Käytämme korkealaatuisia kupari- tai alumiinijohtimia, tarkkoja eristemateriaaleja ja kestäviä pinnoitteita turvallisuuden, johtavuuden ja pitkän käyttöiän takaamiseksi.

4. Mitkä sovellukset soveltuvat kaapeli-CCS:lle?

Kaapeli-CCS-ratkaisujamme käytetään laajasti energian varastointijärjestelmissä (ESS), litiumakuissa, uusiutuvan energian varastoinnissa ja teollisuuden sähköjärjestelmissä.

5. Kuinka varmistat tuotteen laadun?

Chengshi noudattaa tiukkoja laadunvalvontaprosesseja, mukaan lukien sähkötestaus, eristystarkastus ja kestävyystestaus kansainvälisten standardien mukaisesti.

6. Mikä on tuotantokapasiteettisi ja toimitusaikasi?

Kypsillä valmistusprosesseilla ja skaalautuvilla tuotantolinjoilla varmistamme vakaan tarjonnan ja nopean toimituksen massatilauksille.
